Звездный ЯРД России

Виталий ГОЛОВАЧЕВ ("Труд-7", 13.04.2000)
по материалам сайта Энциклопедия "Космонавтика"

Атомный двигатель для космических ракет - казалось бы, далекая мечта писателей-фантастов - был, оказывается, не только разработан в сверхсекретных конструкторских бюро, но и изготовлен, а затем испытан на полигонах. "Это была нетривиальная работа", - говорит генеральный конструктор Воронежского федерального государственного предприятия "КБ химавтоматики" Владимир Рачук. В его устах "нетривиальная работа" означает очень высокую оценку сделанного.

"КБ химавтоматики", хотя и имеет отношение к химии (изготавливает насосы для соответствующих отраслей промышленности), на самом деле является одним из уникальных, ведущих в России и за рубежом центров ракетного двигателестроения. Предприятие было создано в Воронежской области в октябре 1941 года, когда гитлеровские войска рвались к Москве. В то время КБ разрабатывало агрегаты для боевой авиационной техники. Однако в пятидесятые годы коллектив переключился на новую перспективную тематику - жидкостные ракетные двигатели (ЖРД). "Изделия" из Воронежа были установлены на "Востоках", "Восходах", "Союзах", "Молниях", "Протонах"...

Здесь, в "КБ химавтоматики", создан и самый мощный в стране однокамерный кислородно-водородный космический "мотор" тягой в двести тонн. Он использовался в качестве маршевого двигателя на второй ступени ракетно-космического комплекса "Энергия-Буран". Воронежские ЖРД установлены на многих военных ракетах (например, SS-19, известных как "Сатана", или SS-N-23, запускаемых с подводных лодок). Всего было разработано около 60 образцов, 30 из которых доведено до серийного производства. В этом ряду наособицу стоит ядерный ракетный двигатель РД-0410, который создавался совместно со многими оборонными предприятиями, КБ и НИИ.

Один из основоположников отечественной космонавтики Сергей Павлович Королев рассказывал, что о силовой атомной установке для ракет мечтал еще с 1945 года. Очень заманчиво было использовать могучую энергию атома для покорения космического океана. Но в то время у нас и ракет-то не было. А в середине 50-х советские разведчики сообщили, что в США полным ходом идут исследования по созданию ядерного ракетного двигателя (ЯРД). Эта информация была сразу же доведена до высшего руководства страны. Скорее всего, с ней был ознакомлен и Королев. В 1956-м в секретном докладе о перспективах развития ракетной техники он подчеркивал, что ядерные двигатели будут иметь очень большие перспективы. Впрочем, все понимали, что реализация идеи сопряжена с огромными трудностями. Атомная электростанция, к примеру, занимает многоэтажный корпус. Задача состояла в том, чтобы превратить это большое здание в компактную установку величиной с два письменных стола. В 1959 году в Институте атомной энергии состоялась весьма знаменательная встреча "отца" нашей атомной бомбы Игоря Курчатова, директора Института прикладной математики, "главного теоретика космонавтики" Мстислава Келдыша и Сергея Королева. Фотография "трех К", трех выдающихся людей, прославивших страну, стала хрестоматийной. Но мало кто знает, что именно обсуждали они в тот день.

- Курчатов, Королев и Келдыш вели разговор о конкретных аспектах создания ядерного двигателя, - комментирует фотографию ведущий конструктор атомного "мотора" Альберт Белогуров, более 40 лет работающий в воронежском КБ. - Сама идея к тому времени уже не казалась фантастической. С 57-го, когда у нас появились межконтинентальные ракеты, конструкторы Средмаша (министерства, занимавшегося атомной тематикой) стали заниматься предварительными проработками ядерных двигателей. После встречи "трех К" эти исследования получили новый мощный импульс.

Атомщики трудились бок о бок с ракетчиками. Для ракетного двигателя взяли один из самых компактных реакторов. Внешне это сравнительно небольшой металлический цилиндр диаметром около 50 сантиметров и длиной примерно метр. Внутри - 900 тонких трубок, в которых находится "горючее" - уран. Принцип работы реактора сегодня известен и школьникам. Во время цепной реакции деления атомных ядер образуется огромное количество тепла. Мощные насосы прокачивают через пекло уранового котла водород, который нагревается до 3000 градусов. Затем раскаленный газ, вырываясь с огромной скоростью из сопла, создает мощную тягу...

На схеме все выглядело хорошо, но что покажут испытания? Обычные стенды для запуска полномасштабного ядерного двигателя не используешь - с радиацией шутки плохи. Реактор - это, по сути, атомная бомба, только замедленного действия, когда энергия выделяется не мгновенно, а в течение определенного времени. В любом случае необходимы особые меры предосторожности. Испытания реактора решили проводить на атомном полигоне в Семипалатинске, а первую часть конструкции (как бы сам двигатель) - на стенде в Подмосковье.

- В Загорске имеется превосходная база для наземных запусков ракетных двигателей, - поясняет Альберт Белогуров. - Мы изготовили около 30 образцов для стендовых испытаний. Водород сжигали в кислороде и затем газ направляли в двигатель - на турбину. Турбонасос перекачивал поток, но не в атомный реактор, как положено по схеме (реактора в Загорске, понятно, не было), а в атмосферу. Всего было проведено 250 испытаний. Программа завершилась полным успехом. В итоге получили работоспособный двигатель, отвечавший всем предъявленным требованиям. Сложнее оказалось организовать испытания ядерного реактора. Для этого необходимо было построить специальные шахты и другие сооружения на Семипалатинском полигоне. Столь масштабные работы были сопряжены, естественно, с большими финансовыми затратами, а получить деньги и в то время было непросто.

Тем не менее стройка на полигоне началась, хотя и велась, по словам Белогурова, "в экономном режиме". Не один год ушел на сооружение двух шахт и служебных помещений под землей. В бетонном бункере, расположенном между шахтами, находились чуткие приборы. В другом бункере, на удалении 800 метров, - пульт управления. Во время испытаний ядерного реактора пребывание людей в первом из названных помещений было категорически запрещено. В случае аварии стенд превратился бы в мощный источник радиации.

Перед экспериментальным запуском реактор аккуратно опускали в шахту с помощью установленного снаружи (на поверхности земли) козлового крана. Шахта была соединена с выдолбленной на глубине 150 метров в граните и облицованной сталью сферической емкостью. В такой необычный "резервуар" закачивали под большим давлением газообразный водород (для использования его в жидком виде, что, конечно же, эффективней, не было денег). После запуска реактора водород поступал снизу в урановый котел. Газ раскалялся до 3000 градусов и с грохотом огненной струей вырывался из шахты наружу. Сильной радиоактивности в этом потоке не было, но в течение суток находиться снаружи в радиусе полутора километров от места испытаний не разрешалось. К самой же шахте нельзя было подходить в течение месяца. Полуторакилометровый подземный тоннель, защищенный от проникновения радиации, вел из безопасной зоны сначала к одному бункеру, а из него - к другому, находящемуся возле шахт. По этим своеобразным длиннющим "коридорам" и передвигались специалисты.

Испытания реактора проводились в 1978-1981 годах. Результаты экспериментов подтвердили правильность конструктивных решений. В принципе ядерный ракетный двигатель был создан. Оставалось соединить две части и провести комплексные испытания ЯРД в собранном виде. Но на это денег уже не дали. Ибо в восьмидесятые годы практического использования в космосе атомных силовых установок не предусматривалось. Для старта с Земли они не годились, ибо окружающая местность подверглась бы сильному радиационному загрязнению. Ядерные двигатели вообще предназначены только для работы в космосе. И то на очень высоких орбитах (600 километров и выше), чтобы космический аппарат вращался вокруг Земли многие столетия. Потому что "период высвечивания" ЯРД составляет как минимум 300 лет. Собственно говоря, аналогичный двигатель американцы разрабатывали прежде всего для полета к Марсу. Но в начале восьмидесятых руководителям нашей страны было предельно ясно: полет к Красной планете нам не под силу (как, впрочем, и американцам, они тоже свернули эти работы). Однако именно в 1981-м у наших конструкторов появились новые перспективные идеи. Почему бы не использовать ядерный двигатель еще и в качестве энергетической установки? Проще говоря, вырабатывать на нем в космосе электроэнергию. При пилотируемом полете можно с помощью раздвижной штанги "отодвинуть" от жилых помещений, в которых находятся космонавты, урановый котел на расстояние до 100 метров. Будет он лететь вдали от станции. При этом получили бы очень мощный источник столь нужной на космических кораблях и станциях энергии. В течение 15 лет воронежцы вместе с атомщиками занимались этими перспективными исследованиями, проводили испытания на Семипалатинском полигоне. Государственного финансирования не было вообще, и все работы велись за счет заводских ресурсов и: энтузиазма. Сегодня мы имеем здесь очень солидный задел. Вопрос лишь в том, будут ли эти разработки востребованы.

- Обязательно, - уверенно отвечает генеральный конструктор Владимир Рачук. - Сегодня на космических станциях, кораблях и спутниках энергию получают от солнечных батарей. Но на ядерном реакторе выработка электричества намного дешевле - вдвое, а то и втрое. Кроме того, в тени Земли солнечные батареи не работают. Значит, нужны аккумуляторы, а это заметно увеличивает вес космического аппарата. Конечно, если речь идет о небольшой мощности, скажем, о 10-15 киловаттах, то проще иметь солнечные батареи. Но когда в космосе требуется 50 киловатт и больше, то без ядерной установки (которая, кстати, служит 10-15 лет) на орбитальной станции или межпланетном корабле не обойтись. Сейчас на такие заказы мы, откровенно говоря, не очень рассчитываем. Но в 2010-2020 годах ядерные двигатели, являющиеся одновременно мини-электростанциями, будут очень нужны.

- Сколько весит такая ядерная установка?

- Если говорить о двигателе РД- 0410, то масса его вместе с радиационной защитой и рамой крепления - две тонны. А тяга - 3,6 тонны. Выигрыш очевиден. Для сравнения: "Протоны" поднимают на орбиту и 20 тонн. А более мощные ядерные установки, конечно, будут повесомее - может быть, 5-7 тонн. Но в любом случае ядерные ракетные двигатели позволят выводить на стационарную орбиту грузы, имеющие в 2-2,5 раза большую массу, и обеспечат космические аппараты долговременной стабильной энергетикой.

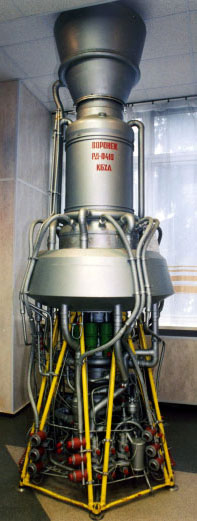

Я не стал говорить с генеральным конструктором на больную тему - о том, что на Семипалатинском полигоне (нынче это территория другого государства) осталось немало ценного заводского оборудования, которое вернуть в Россию пока не удалось. Там же, в шахте, находится и один из испытательных атомных реакторов. Да и козловой кран все еще стоит на своем месте. Только вот испытания ядерного двигателя больше не проводятся: В собранном виде он стоит сейчас в заводском музее. Ждет своего часа.
